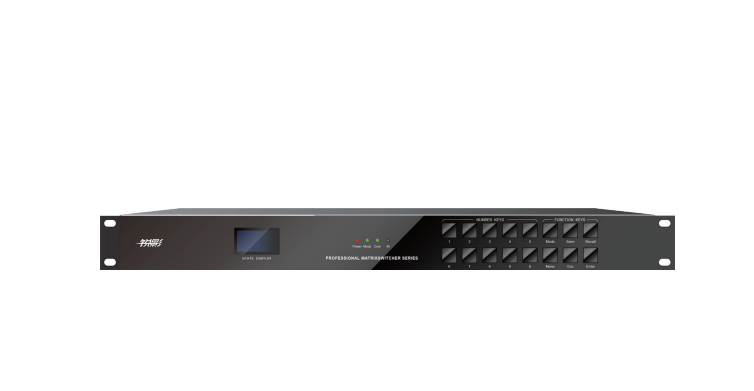

HDMI數字矩陣切換器
產品概述
Product Description
HDMI數字矩陣切換器，是專門對各類高清數字圖像及音頻信號（以下簡稱 HDMI 信號）進行交叉切換和分配數字開關設備。它可同時將多路HDMI輸入信號分別切換到一個通道上，并可同步將數字音頻 DTS/HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD 等格式切換到對應輸出通道。該設備具有斷電現場保護 功能保存設備關機前的工作狀態，確保設備7×24小時長時間連續穩定工作。
產品特性
Product Features
● 專業數字矩陣芯片單路 3.2Gbp 帶寬；
● 切換狀態液晶顯示，可以從顯示屏上直接看到當前的切換狀態；
● 輸入端均衡距離≧ 15m (1920x1080@60Hz)、6m (3840×2160@30HZ) 輸出驅動距離≧ 15m， (1920x1080@60Hz) 、5m (3840×2160@30Hz)；
● 采用高速數字交換技術，完美解決串擾、重影與拖尾現象，100% 真實重現輸入信號的效果；
● 具有斷電現場保護功能，能保存設備關機前的切換工作狀態；
● 默認的 4kEDID 參數，兼容非標顯示設備正常顯示；
● 完整支持 HDMI1.4 協議，支持 HDCP 1.4；
● ESD 防靜電保護，內部大冗余電源，雙滾珠風扇散熱器設計，確保設備 7×24 小時連續工作；
● 面板、紅外遙控、RS-232、RS-485（選配）、NET 網絡控制（選配）能與第三方控制設備實現遠程控制和智能控制；
● 面板按鍵采用歐母龍按鈕，按鍵壽命可達 100 萬次以上；
● 全功能紅外遙控器紅外遙控更加靈活方便（選配）；
● 30 組宏操作和預置調用、儲存功能，可以進行多個輸出或全部輸出的同時切換；
● Matrix 控制軟件，可控制數字矩陣切換、自動循環、定時切換等；
● 可機架安裝的標準 19 英寸機箱；
● 全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性。

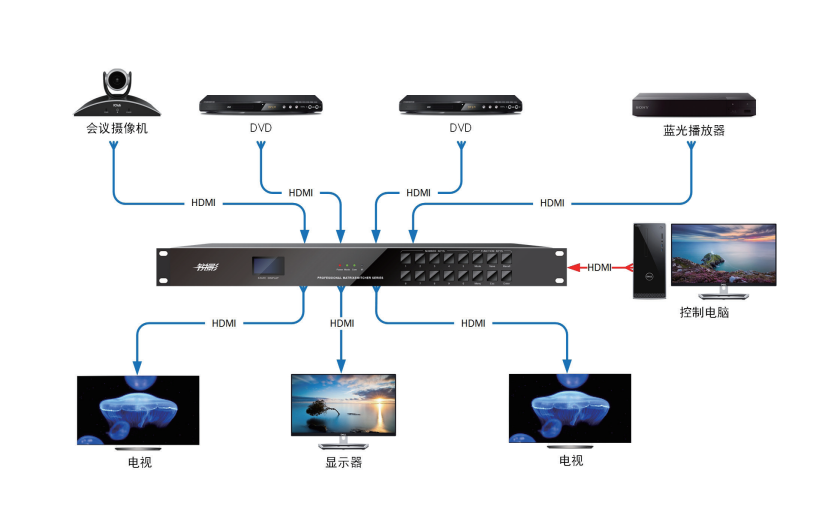

設備連接圖
Equipment connection diagram
